Dans le domaine de l’électricité, le choix du câble a un impact direct sur la fiabilité et la durée de vie d’une installation. Entre les câbles rigides, semi-souples et flexibles, il n’est pas toujours évident de s’y retrouver. Pourtant, quelques notions suffisent pour comprendre les différences et sélectionner la solution adaptée à chaque usage. La structure du conducteur joue un rôle central. Elle influence la facilité de pose, la résistance aux vibrations et la capacité du câble à supporter les mouvements au fil du temps. C’est justement ce que définit la norme IEC 60228 à travers différentes classes de conducteurs.
Sommaire
Distinguer câble rigide, câble souple et câble flexible
La principale différence entre ces familles de câbles repose sur la composition du conducteur électrique :
- Un câble rigide est constitué d’un conducteur massif ou de quelques brins de forte section. Il est principalement destiné aux installations électriques fixes, comme le câblage d’un logement ou d’un bâtiment tertiaire.

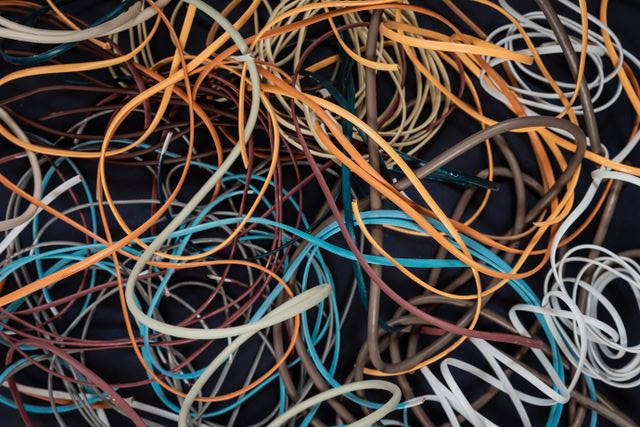

- À l’inverse, les câbles souples et flexibles utilisent un grand nombre de brins de cuivre beaucoup plus fins. Cette conception leur permet d’accepter des courbures plus importantes et de mieux résister aux mouvements répétés.
Dans la pratique, plus le nombre de brins est élevé, plus le câble gagne en flexibilité. C’est ce principe qui sert de base à la classification des conducteurs électriques.
Les principales classes de câble électrique
La norme internationale IEC 60228 classe les conducteurs selon leur construction. Cette classification permet d’évaluer rapidement leur niveau de souplesse et leurs domaines d’application.
| Classe | Construction du conducteur | Niveau de flexibilité | Applications courantes |
|---|---|---|---|
| Classe 1 | Conducteur massif | Très faible | Installations électriques fixes |
| Classe 2 | Conducteur câblé à plusieurs brins | Faible | Distribution d’énergie fixe |
| Classe 3 | Conducteur câblé plus finement | Moyenne | Certains équipements industriels |
| Classe 4 | Conducteur à nombreux brins | Bonne | Applications nécessitant une flexibilité modérée |
| Classe 5 | Conducteur très souple | Élevée | Machines, rallonges, équipements mobiles |
| Classe 6 | Conducteur ultraflexible | Très élevée | Robotique et mouvements intensifs |
Les classes 1 et 2 sont les plus courantes dans les installations fixes. Elles privilégient la robustesse mécanique et la stabilité dans le temps.
Les classes 3 et 4 occupent une position intermédiaire. On les rencontre surtout dans certains environnements industriels où un peu de souplesse facilite le câblage sans nécessiter les performances d’un conducteur très flexible.
Les classes 5 et 6 sont conçues pour les applications mobiles ou soumises à des mouvements réguliers. C’est généralement à partir de ces classes que l’on parle de câbles souples ou flexibles.
Quelle différence entre les classes 5 et 6 ?

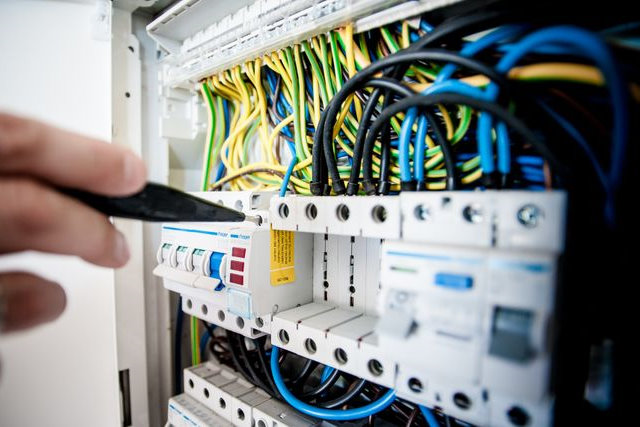

Un conducteur de classe 5 est composé d’un grand nombre de brins fins. Il offre déjà une excellente souplesse et convient à la majorité des applications mobiles : rallonges électriques, machines-outils, équipements portatifs ou armoires électriques.
La classe 6 va plus loin. Les brins sont encore plus fins et plus nombreux, ce qui améliore la résistance aux flexions répétées. Ce type de câble est particulièrement apprécié dans les systèmes automatisés, les robots industriels ou les chaînes porte-câbles.
Pour faire simple, une classe 5 suffit dans la plupart des cas. La classe 6 devient intéressante lorsque le câble est sollicité en permanence.
Pourquoi la classe du câble est-elle importante ?
Choisir la bonne classe permet d’éviter les ruptures internes dues aux flexions, aux vibrations ou aux tractions répétées. Un conducteur inadapté peut fonctionner correctement pendant plusieurs mois avant de présenter des défauts difficiles à diagnostiquer.
La classe influence également la facilité de pose. Dans les espaces réduits ou les installations complexes, quelques millimètres de rayon de courbure peuvent faire toute la différence.
Les principaux types de câbles flexibles
Au-delà de la classe du conducteur, les câbles se distinguent aussi par leur fonction. Isolation, blindage, résistance chimique ou comportement au feu peuvent varier fortement selon les modèles.
Câble d’énergie flexible
Ce type de câble transporte l’alimentation électrique vers des équipements susceptibles d’être déplacés ou manipulés régulièrement. Sa gaine est conçue pour résister à l’usure tout en conservant une bonne souplesse.
On le retrouve notamment sur les outils portatifs, les rallonges industrielles ou certains équipements mobiles.
Câble de commande flexible
Les câbles de commande assurent la transmission des signaux entre automates, capteurs, relais ou organes de contrôle. Ils doivent rester fiables malgré les mouvements et les vibrations présents dans certains environnements industriels.
Câble blindé flexible
Lorsque des perturbations électromagnétiques sont présentes, un blindage devient indispensable. Celui-ci protège les signaux contre les parasites extérieurs et améliore la qualité de transmission.
Ces câbles sont particulièrement utilisés en automatisme, en instrumentation, dans l’audiovisuel ou encore dans les réseaux de communication industriels.
Câbles hybrides et multiconducteurs
Certains équipements nécessitent à la fois de l’alimentation électrique et de la transmission de données. Les câbles hybrides regroupent plusieurs fonctions sous une seule gaine, ce qui simplifie l’installation et réduit l’encombrement.
Ils sont devenus courants dans les machines automatisées et les équipements industriels modernes.
Comment choisir un câble flexible adapté ?
Le choix d’un câble ne se limite pas à sa souplesse. L’environnement d’utilisation reste tout aussi important :
- Nature du trajet : fixe ou mobile.
- Rayon de courbure nécessaire.
- Présence de torsions ou de vibrations.
- Température de fonctionnement.
- Exposition à l’humidité, aux huiles ou aux produits chimiques.
- Contraintes réglementaires applicables.
Une erreur fréquente consiste à sélectionner un câble très souple alors qu’une classe intermédiaire suffit largement. À l’inverse, sous-estimer les mouvements réels peut réduire considérablement la durée de vie de l’installation.
Comparer la durabilité réelle
Les appellations commerciales varient d’un fabricant à l’autre. Pour comparer objectivement plusieurs références, la classe IEC 60228 reste le meilleur indicateur.
La qualité de la gaine mérite également votre attention. Dans certains environnements industriels, elle conditionne autant la longévité du câble que le conducteur lui-même.
Vérifier les marquages et certifications
Chaque câble doit comporter des informations clairement identifiables : section, tension nominale, classe du conducteur et références normatives.
La présence des certifications requises, comme le marquage CE ou la certification HAR en Europe, constitue un repère supplémentaire lors du choix d’un produit.
Applications courantes selon la classe du câble
| Application | Classe recommandée | Type de câble |
|---|---|---|
| Installation électrique résidentielle fixe | Classe 1 ou 2 | Câble rigide |
| Distribution d’énergie industrielle | Classe 2 ou 3 | Câble de puissance |
| Équipements nécessitant une flexibilité occasionnelle | Classe 3 ou 4 | Câble semi-souple |
| Raccordement de prises mobiles | Classe 5 | Câble souple |
| Commande d’automates | Classe 5 | Câble de commande |
| Alimentation d’outils portatifs | Classe 5 | Câble d’énergie flexible |
| Instrumentation et audio-vidéo | Classe 5 ou 6 | Câble blindé flexible |
| Chaînes porte-câbles robotisées | Classe 6 | Câble ultraflexible |
Quelques bonnes pratiques permettent d’augmenter la durée de vie d’une installation :
- Choisir une classe adaptée aux mouvements réellement subis.
- Respecter le rayon de courbure recommandé par le fabricant.
- Contrôler régulièrement l’état des gaines dans les environnements agressifs.
- Éviter les tractions excessives lors de la pose.
- Préserver la continuité du blindage lorsque le câble en possède un.
Un câble bien dimensionné reste souvent invisible une fois installé. C’est justement le signe qu’il a été correctement choisi. La bonne classe, le bon environnement d’utilisation et une pose soignée permettent généralement d’éviter bien des interventions par la suite.
